切割原理

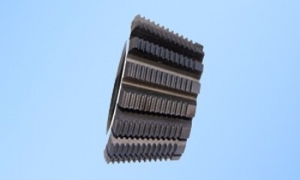

齒輪滾刀是依照螺旋齒輪副嚙合原理，用展成法切削齒輪的刀具，齒輪滾刀相當于小齒輪，被切齒輪相當于一個大齒輪。齒輪滾刀是一個螺旋角β0很大而螺紋頭數很少（1～3個齒），齒很長，并能繞滾刀分度圓柱很多圈的螺旋齒輪，這樣就象螺旋升角γz很小的蝸桿。為了形成刀刃，在蝸桿端面沿著軸線銑出幾條容屑槽，以形成前面及前角；經鏟齒和鏟磨，形成后刀面及后角。

齒輪滾刀是按螺旋齒輪嚙合原理加工直齒和斜齒圓柱齒輪的一種刀具。

滾刀的外徑

滾輪齒刀外徑大小直接影響到其結構參數的合理性。精度高的齒輪，滾刀的外徑應選擇大一些；精度低的齒輪，滾刀的外徑可選擇小一些。滾刀外徑越大，則滾刀分圓螺紋升角越小，因而可使?jié)L刀的近似造型誤差越小，提高齒形的設計精度。

大的滾刀外徑可使孔徑增大，從而增加滾刀心軸的剛度，能采用較大的切削規范，提高切齒效率。增大滾刀外徑后，還可以使容屑槽的數目增加，減少切齒時齒輪齒面的包絡誤差，減小滾刀單齒的切削負荷，降低齒輪齒面粗糙度并增加滾刀耐用度。但過大的滾刀外徑也會給鍛造、熱處理和機械加工帶來困難，同時也增加高速鋼的消耗和滾刀成本。
